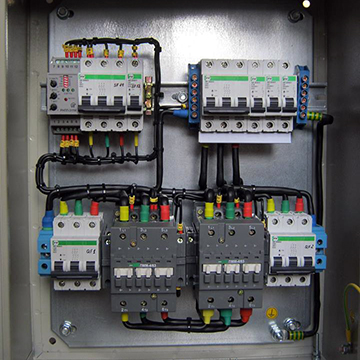

Автоматичний ввід резерву (АВР)




Вартість розраховується згідно наданої замовником ел.схеми.

Опис

Автоматичний ввід резерву (АВР) – це система націлена на підтримку електропостачання пристроїв критичних до короткочасного або тривалого зникнення електричного живлення.
Ця система використовується, коли потрібно перемкнути навантаження між незалежними джерелами електроенергії у випадках аварії або будь-якого іншого збою в роботі системи електропостачання.
Зазвичай АВР використовується, якщо потрібно оперативно перемикнути навантаження з основного живлення на аварійне чи незалежне джерело живлення.
Якщо ж потрібно забезпечити електропостачання першої категорії надійності споживачів електроенергії, то використовують схеми АВР для трьох і більше незалежних джерел, якими можуть бути як автономні електростанції, так і джерела безперебійного живлення.
Схеми АВР відрізняються в залежності від його типу.

Існує три види схем:

  • Пріоритет робочого вводу. При зникненні напруги на робочому вводі відбувається перемикання на другий ввід. Після того як напруга з’являється на робочому вводі відбувається повернення.
  • Схема з рівноцінними вводами. Будь-який з двох вводів в цій схемі може бути і робочим і резервним. Якщо зникає напруга на робочому вводі, відбувається перехід на другий ввід без повернення на перший. Якщо зникає напруга на другому вводі, перемикання відбувається на робочий ввід.
  • Без повернення. Дана схема АВР відрізняється від попередніх тим, що при появі живлення від робочого джерела, повернення у початкове положення необхідно проводити вручну.

    Характеристики

    Стандарти IEC/EN 60 439-1, ГОСТ 14254-96
    Номінальна напруга Ue 380/220В / 50 – 60Гц
    Номінальний струм Ie до 4000 A
    Номінальний струм К. З. Icw до 100 kA
    Температурний режим 35 °C (40 °C) до 45 °C (50 °C)
    Ступінь захисту IP 31 / IP 55
    Конфігурація мережі TN-C / TN-C-S / TN-S / IT

    Розміри:

  • Висота: до 2000 мм (висота без основи)
  • Ширина: 425 / 600 / 800 / 1000 / 1200 мм
  • Глибина: 600 / 800 мм
