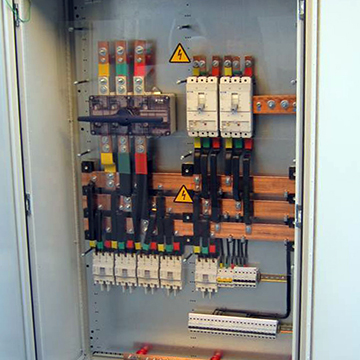

Головний розподільний щит до 3200А (ГРЩ)

Вартість розраховується згідно наданої замовником ел.схеми.

Опис
Головні розподільні щити (ГРЩ) застосовуються для комплектації розподільчих пристроїв електроенергії трифазного змінного струму напругою 380/220 В , які забезпечують прийом та розподіл електроенергії, захист групових ліній від перевантажень та струмів короткого замикання.
ГРЩ застосовується для трансформаторних підстанцій, ввідних пристроїв промислових підприємств, житлових та адміністративних будівель. Сучасні головні розподільчі щити (ГРЩ) селективно захищають приєднання від всіх видів коротких замикань та ненормальних режимів. Застосування
мікропроцесорних контролерів дозволяє здійснювати автоматичне керування по досягненню тих чи інших умов, або параметрів. В цьому випадку ГРЩ утворюють розподільчі шафи та пункти. ГРЩ (головний розподільний щит) виконує ввідно-розподільчі, контрольні та захисні функції.
Головний розподільний щит також призначений для автоматичного вводу резерву, що забезпечує надійність електропостачання.
ГРЩ часто виступають в ролі низьковольтної частини підстанції.
ГРЩ виконуються на базі захищених металевих шаф або у вигляді панелей.

По призначенню панелі ГРЩ поділяються на:

  • ввідні;
  • лінійні;
  • секційні.
  • Головні розподільчі щити ГРЩ можуть виконуватися з одним, двома та трьома вводами, або з двома вводами і секційним вимикачем. ГРЩ з одним вводом складається з ввідної та лінійної панелі. ГРЩ з двома та трьома вводами складається з панелей вводу, лінійних та секційних панелей. Апаратура щитів ГРЩ забезпечує захист від перенапруги, коротких замикань в силових колах та колах керування; контроль навантаження на вводах; облік електроенергії; автоматичне вимикання ввідного апарату та включення резервного вводу при зникненні напруги на основній лінії.

    Характеристики
    Степінь захисту: IP31,IP54

    В залежності від побажань замовника ГРЩ комплектуються апаратами як іноземного так і вітчизняного виробника.
