Щити силові розподільні (ЩСР)

Вартість розраховується згідно наданої замовником ел.схеми.

Опис

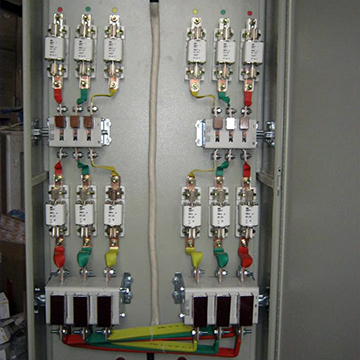

Шафи розподільні силові типу СП

Шафи розподільні силові типу СП призначені для прийняття електроенергії напругою до 660 В трифазного змінного струму частотою 50 Гц систем з глухо заземленою нейтраллю, а також для захисту ліній від перевантажень та струмів короткого замикання.

Шафи розподільні силові СПМ-75/77

Шафи розподільні силові СПМ-75/77 призначені для розподілу електричної енергії трифазного змінного струму частотою 50 Гц та застосовуються в електроустановках промислових та житлових підприємств.

Характеристики

Шафи розподільні силові типу СП

Шафи відповідають ТУ У 31.2-31681625-008-2004

Технічні характеристики:

  • Номінальна напруга 22кВ, 038кВ, 0,66кВ
  • Частота 50 Гц.
  • Кількість ліній, що відходять 5-8
  • Номінальні струми ліній 100А, 250А
  • Номінальні струми вводів 250А, 400А
  • Шафи розподільні силові СПМ-75/77

    Шафи мають рубильник на вводі і запобіжники для захисту ліній, що відходять.
    Кліматичне виконання УЗ по ГОСТ 15150-69 и ГОСТ 15543.1-89.
    Ступінь захисту оболонки шафи -ІР 20, зі сторони дна ІР 00 по ГОСТ 14254-96.

    Шафи відповідають ТУ У 31.2-31681625-008-2004

    Технічні характеристики:

  • Номінальна напруга 0,22кВ, 038кВ, 0,66кВ
  • Частота 50 Гц.
  • Кількість ліній, що відходять 5-8
  • Номінальні струми ліній, що відходять 63А, 100А, 250А
  • Номінальні струми вводів 250А, 400А
