Prisma Plus

Вартість розраховується згідно наданої замовником ел.схеми.

Опис

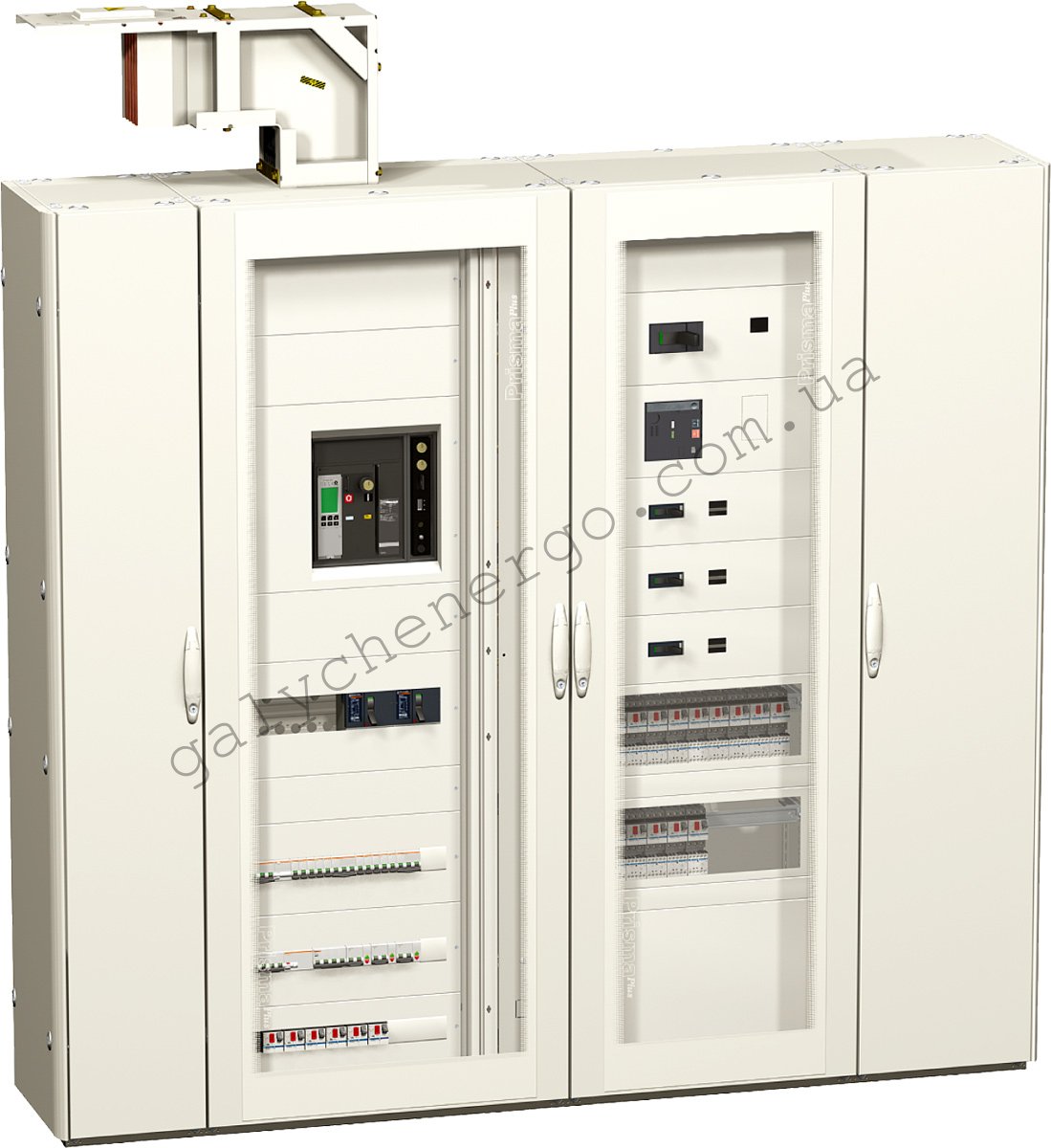

Розподільні шафи Prisma Plus застосовуються для побудови систем розподілу електроенергії великої потужності , щитів керування технологічними процесами в промисловості та інженерними системами будівель. Конструкція Prisma Plus складається з збірно-розбірного каркасу , виготовленого з листової сталі і покритого термовідштовхуючою порошковою епоксиднополіефірною фарбою, колір : білий RAL 9001.
Особливості:

  • Повна безпека користувача при експлуатації Prisma Plus забезпечується обмеженим доступом до струмоведучих частин .
    Всі апарати перебувають за передньою панеллю , що відкривається за допомогою спеціального інструменту (зовні тільки рукоятка управління ) , двері шафи закриваються на ключ , силові клеми апаратів закриваються спеціальними заглушками , вхідні та вихідні контактні пластини закриваються спеціальними екранами.
  • Модульна конструкція і компактні розміри Prisma Plus ( ПКУ на струм до 4000 А і глибиною 450 ; 600 ; 1000 мм) знаходять широке застосування в розподільному пристрої з обмеженими розмірами , наприклад , в блокових трансформаторних підстанціях .
  • Характеристики

  • Номінальний робочий струм: In = 3520 А (дані вказані при природній вентиляції і температурі навколишнього середовища 35 ° С).
  • Максимальний струм короткого замикання : Ipk = 187 кА ( удар. ) .
  • Допустимий наскрізний струм короткого замикання : Icw = 85 кА ( удар. ) / 1 с.
  • Частота: 50/ 60 Гц.
  • Варіанти виконання: без дверей; із прозорими або непрозорими дверима.
  • Ступінь захисту: IP30 ; IP31 ; IP55 .
  • Форма секціонування (внутрішні перегородки) : Стандартна Форма 1 , Форма 2а , Форма 2b , Форма 3а , Форма 3b , Форма 4а , Форма 4b .
