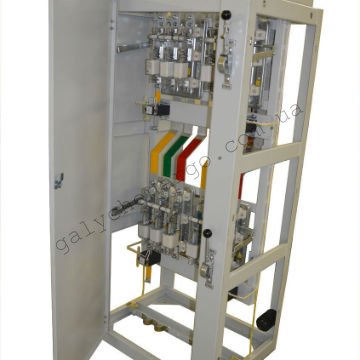

Панелі розподільних щитів ЩО-70/90

Вартість розраховується згідно наданої замовником ел.схеми.

Опис
Панелі розподільчі серії ЩО-70/90 У3, призначені для комплектування щитів розподільних пристроїв трифазного змінного струму напругою 380 / 220В частотою 50 Гц в мережах з глухозаземленою або ізольованою нейтраллю. Встановлюються в електроприміщеннях і служать для прийому, розподілу електроенергії, і захисту від перевантаження та струмів короткого замикання відхідних ліній.
Панелі ЩО-70/90 У3 мають стандартні для всіх виконань висоту, глибину та ширину.
Щити розподільних пристроїв з панелями ЩО-70/90 комплектуються з ввідних, лінійних, секційних і торцевих панелей одностороннього обслуговування.
Панелі ЩО-70/90 виготовляються за принциповими схемами відповідно до параметрів замовлення (опитувального листа).

Характеристики
Кліматичне виконання У3 по ГОСТ 15150-69.
Ступінь захисту панелей за ГОСТ 14254-96 :
для відкритого виконання – IP 00 , з боку фасаду IP 20 ;
для закритого виконання – IP 20 , з боку дна IP 00 .
Панелі відповідають ТУ У 31.2-25723254-004-2002
ЩО- 70 призначені для внутрішньої установки за таких умов:

  • Температура навколишнього повітря від -25 до +400 С;
  • Висота над рівнем моря не більше 1000 м;
  • Навколишнє середовище не вибухонебезпечне, не містить струмопровідного пилу , агресивних газів або парів , що руйнують метали і ізоляцію.
