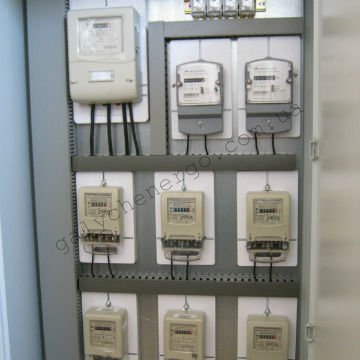

Щиты учета электроэнергии | Пункты учета электроэнергии (ЩУ| ПУ)

Стоимость рассчитывается согласно предоставленной заказчиком ел.схемы.

Описание
Щиты учета предназначены для приема распределения и учета электроэнергии напряжением 220 / 380В трехфазного переменного тока частотой 50 Гц систем с глухозаземленной нейтралью, а также для защиты линий от перегрузок и токов короткого замыкания.
Щиты изготавливаются одностороннего обслуживания и предназначены для установки на промышленных, общественных, коммунально-бытовых и других объектах.

Характеристики
Щит учета производится как навесного так и напольного исполнения. Щит состоит из оболочки бескаркасной или каркасной конструкции. На крышке и дне, или по бокам оболочки предусмотрено отверстия для входных и выходных кабелей. Внутрь шкафа устанавливается панель (рама) с комплектующим оборудованием. В шкафах со степенью защиты IP54 дверь уплотнена резиновым напылением. Есть возможность уплотнения верхних и нижних вводов. Конструкция оболочки обеспечивает ввод и вывод отходящих линий питания, как сверху, так и снизу в любой комбинации. Двери закрываются замком.
Для безопасной установки и замены счетчика вставлен рубильник (для видимого разрыва), при отключении которого происходит одновременное снятие напряжения со всех фаз. В щитах установлена ​​испытательная колодка типа КИ, которая обеспечивает замыкание вторичных цепей трансформаторов тока, отключение токовых цепей счетчика и цепей напряжения в каждой фазе счетчика при его замене, а также включение эталонного счетчика без отсоединения токоведущих и напругових кил.Конструкция коробки КИ обеспечивает возможность ее опломбирования. По требованию Заказчика в щитах могут быть установлены ограничители перенапряжений.
Монтаж ящиков универсален и осуществляется как с помощью крепежных кронштейнов, так и с помощью анкеров, монтируемых через отверстия в задней стенке.
Щиты поставляются в комплекте со счетчиками электрической энергии (поверенными и готовыми к эксплуатации) таких фирм, как “Меридиан” (Украина), НИК (Украина), Elgama-elektronik (м.Вильнос, Литва), Actaric Metering Systems (Франция), Iskra (Прибалтика), МТХ (Украина) и др.
